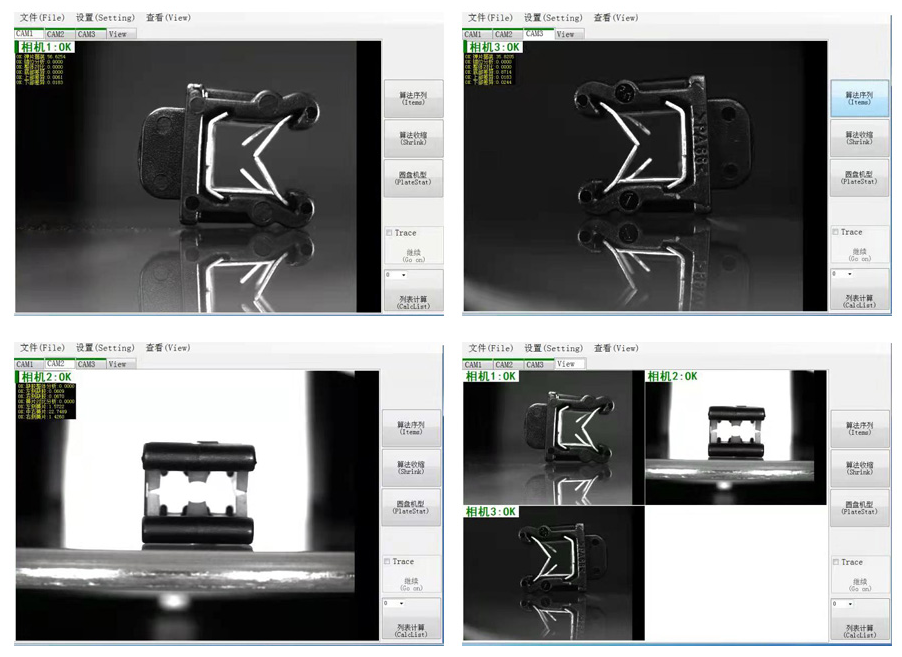

　　內部細節展示：全進口相機 德國Basler

　　一、系統名稱和型號：

　　名稱：玻璃盤式篩選機

　　二、系統組成概述: 該系統主要有以下6部分組成(附設備外形圖)：

　　1、 自動送料系統：將鈦螺母倒入振動盤，振動盤產生振動波，讓鈦螺母有序地排列到入料平送器上實現排料入料功能。

　　2、 中心運動系統：由電機、主軸、玻璃盤及相關配件組成，實現中心系統平穩地轉動;

　　3、 視覺檢測系統：由4套相機及相應光源組成：1#底部相機檢測產品底部投影面尺寸及毛刺;2#側面相機檢測產品側面投影面尺寸及毛刺，3#底部表面相機檢測產品底面倒角尺寸和表面的大裂紋，4#頂部表面相機檢測產品頂面倒角尺寸和表面的大裂紋。

　　4、 軟件分析控制系統：相機取像后，通過主機軟件分析，判定鈦螺母的屬性：合格品、不合格品、待檢品三種;

　　5、 出料分檢系統：軟件判定鈦螺母的屬性后，通過PLC電器控制系統，出料分檢系統按照軟件指示的屬性，對鈦螺母進行良品，不良品，待檢品進行分類出料。

　　6、 PLC電氣控制系統：通過PLC搭配電氣控制元件，完成整套設備的控制動作。

　　三、系統檢測的對象要求：

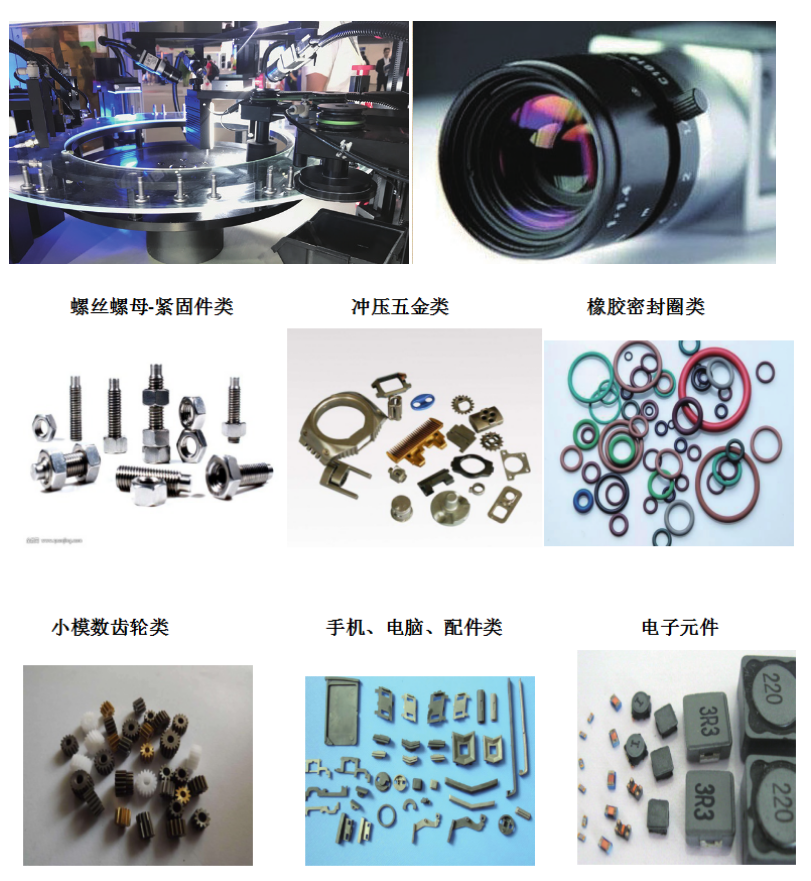

　　本檢測系統設備適用鈦螺母的種類與規格： 圓鈦螺母∮2.40*0.92(M1.20)

　　四、檢測內容說明：

　　五、設備性能與主要配置說明：

　　1、檢測速度：700~800pcs/min);

　　2、重復檢測精度: 見上述第四條列明;

　　3、主要配件說明：1)、相機：德國品牌BASLER; 2)、感應器：日本OMRON;3)、電磁閥：原裝美國品牌;4)、PLC：日本三菱高速系列;5)、新機包含：一套振動入料盤面，一套振動底座，一套直線振動送料器和一套送料導軌。

　　4、人機界面，軟件自動帶工具箱，專為普通員工開發的方便的微軟視窗操作系統;

　　5、生產數據報表統計功能：CPK、柏拉圖、不良種類項目、不良比例等自動生成功能，可為生產車間改善工藝提供依據;

　　6、檢測數據輸出系統：本篩選機具有數據通訊功能，有數據輸出與存儲功能，軟件所導出的數據可通過局域網連接打印機進行紙質打印。

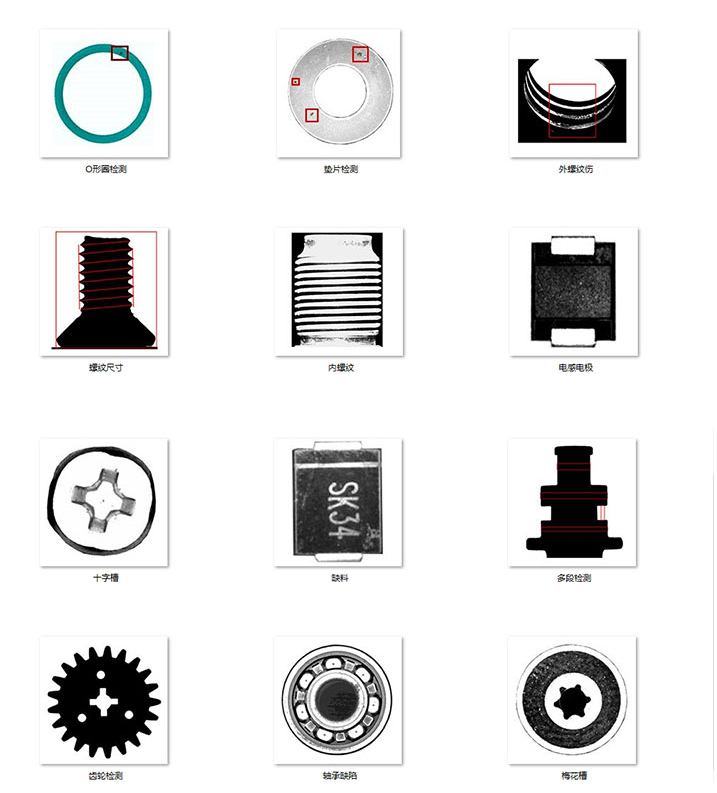

　　【不良品檢測圖片】

　　注：軟件功能可根據用戶要求實現完全定制!

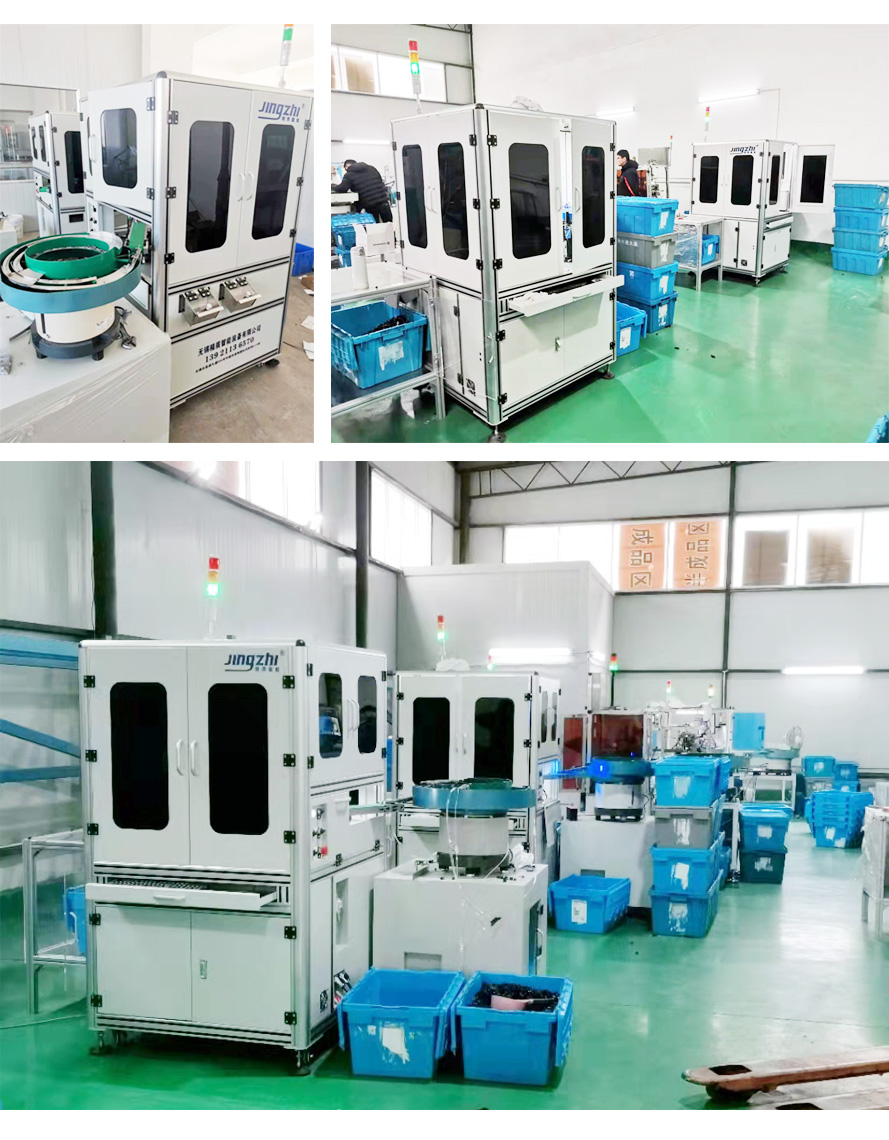

　　【現場應用】
